Los dibujos de baldosas hidráulicas son los motivos de color que forman la cara vista de cada pieza y que, al repetirse, componen el patrón completo del pavimento. No son impresos: se rellenan a mano con pasta de cemento blanco, polvo de mármol y pigmento dentro de un molde de latón —la trepa— y se prensan en húmedo, así que el dibujo tiene cuerpo y espesor propios.
Esa diferencia condiciona cuántas piezas necesitas para cerrar un motivo, cómo se replantea la estancia y hasta dónde puede llegar un diseño propio.
¿Cómo se forma el dibujo de una baldosa hidráulica?
El dibujo existe antes que la baldosa. En el mosaico hidráulico, el motivo se monta dentro de un molde: la trepa, un tabique de latón recortado con la silueta del dibujo, divide el molde en compartimentos estancos y cada uno se rellena a mano con una pasta de color distinto.
Sobre esa capa vista —de unos 3 a 5 milímetros— se echa una capa intermedia de cemento gris y arena y, encima, la base que da cuerpo a la pieza. Todo pasa por la prensa hidráulica, que compacta las tres capas en un solo bloque. De ahí el nombre: fragua con agua y presión, sin horno.
La baldosa hidráulica no es cerámica. No se cuece: fragua. El cemento alcanza su resistencia de referencia a los 28 días, y por eso una pieza recién prensada necesita semanas de curado antes de poder colocarse. El proceso completo, paso a paso, está en cómo se fabrica una baldosa hidráulica.
Dos consecuencias prácticas. Las líneas del dibujo son los propios tabiques de latón: salen netas, pero nunca idénticas de una pieza a otra, con pequeñas variaciones de trazo y de tono que forman parte del producto. Y el color no está en la superficie: ocupa toda la capa vista, así que un dibujo hidráulico no se borra frotando.
¿Qué tipos de dibujos de baldosas hidráulicas existen?
Hay cuatro familias: geométricos, florales, lisos o monocolor, y piezas de remate. La diferencia importante entre ellas no es estética, es de composición: cada familia necesita un número distinto de piezas para cerrar el motivo y se replantea de otra manera.
Dibujos geométricos
Son los más pedidos y los que mejor envejecen: el damero en blanco y negro, la espiga, el chevrón, el rombo, la cruceta, el octógono con taco y la estrella de ocho puntas de tradición andalusí y mudéjar. Funcionan por teselación, es decir, la figura se repite, gira o se refleja hasta cubrir el plano sin dejar huecos.
El formato acompaña al motivo. Un hexágono o un octógono ya traen geometría de serie aunque la pieza sea lisa: ahí el dibujo lo hace la propia silueta con dos o tres colores alternados. Tienes más tramas en los patrones más populares de baldosa hidráulica.
Dibujos florales y modernistas
Rosetas, hojas, tallos y formas orgánicas heredadas del art nouveau y del modernismo, que fue cuando este pavimento vivió su apogeo. Casi siempre se resuelven en módulos de cuatro piezas: cada baldosa lleva un cuarto de la flor y el motivo solo aparece cuando las cuatro están colocadas juntas.
Lisos, monocolor y dameros
Una baldosa de un solo color también dibuja, porque ahí el dibujo lo hace el despiece. Con dos referencias de la carta de colores de baldosa hidráulica —de la MC1 a la MC49— se levanta un damero; con tres, una trama en diagonal. Es la opción más discreta y la que mejor convive con un motivo fuerte en otra estancia. En monocolor, eso sí, la variación de tono se nota más: no hay dibujo que la disimule.
Cenefas, rodapiés y olambrillas
Son las piezas que cierran la composición: la cenefa enmarca, el rodapié sube el pavimento a la pared y la olambrilla de 7 × 7 cm se intercala entre piezas mayores o entre barro. Sin ellas, un suelo con dibujo termina en un corte seco contra la pared. Hay ideas de composición en tendencias de cenefas geométricas.
¿Cuántas piezas forman un dibujo y cuántas necesitas por metro cuadrado?
Son dos cosas independientes: el módulo del dibujo —hay motivos que se cierran en una sola pieza y otros que necesitan 2, 4 o 6 baldosas distintas— y el formato, que fija cuántas unidades entran en un metro cuadrado. Confundirlos es el error más común al pedir material. Estos son los formatos de baldosa hidráulica que fabricamos:
| Forma | Ref. | Medidas | Peso por unidad | Unidades / m² |
|---|---|---|---|---|
| Cuadrado | H02 | 25 × 25 × 1,8 cm | 2,30 kg | 16 |
| Cuadrado | H03 | 20 × 20 × 1,5 cm | 1,30 kg | 25 |
| Cuadrado | H04 | 15 × 15 × 1,5 cm | 0,79 kg | 45 |
| Cuadrado | H06 | 10 × 10 × 1,5 cm | 0,35 kg | 100 |
| Rectangular | H11 | 30 × 15 × 1,6 cm | 1,45 kg | 23 |
| Rectangular | H13 | 20 × 10 × 1,5 cm | 0,62 kg | 50 |
| Hexagonal | H21 | 30 × 20 × 1,7 cm | 1,62 kg | 21 |
| Hexagonal | H22 | 23 × 20 × 1,5 cm | 1,16 kg | 29 |
| Octogonal | H31 | 20 × 20 × 1,5 cm | 1,14 kg | 25 |
| Chakar | H61 | 20 × 17 × 1,5 cm | 0,58 kg | 50 |
| Olambrilla | H07 | 7 × 7 × 1,5 cm | 0,25 kg | 205 |
El listado íntegro, con rodapiés y variantes, está en nuestros formatos de baldosa hidráulica. Algunas piezas son dibujo y formato a la vez: la baldosa hidráulica Chakar, referencia H61, tiene un contorno propio que genera la trama al encajar unas piezas con otras, sin necesidad de motivo pintado.
Para calcular el pedido de un suelo con dibujo:
- Identifica el módulo del motivo, es decir, cuántas piezas distintas hacen falta para que el dibujo se cierre: 1, 2, 4 o 6.
- Mide la superficie real y descuenta los huecos grandes, no los pequeños.
- Multiplica los metros cuadrados por las unidades por m² de tu formato: 25 uds/m² en 20 × 20 cm, 45 uds/m² en 15 × 15 cm.
- Suma el margen de recorte: en pavimentos con dibujo se suele prever en torno a un 10 %, y algo más si el motivo obliga a centrar.
- Reparte el total entre las piezas del módulo, no siempre a partes iguales: hay motivos en los que una pieza se repite el doble.
- Pide todo el material de una vez: al ser cemento y pigmento, dos partidas fabricadas en fechas distintas pueden no casar de tono.
¿Cómo se compone un suelo con dibujo?
Igual que una alfombra: un campo central con el motivo, una cenefa que lo enmarca y, si hace falta, un fondo liso alrededor. Esa estructura de tres partes evita que un dibujo potente se coma la estancia.
Alfombras y cenefas: guiar la mirada

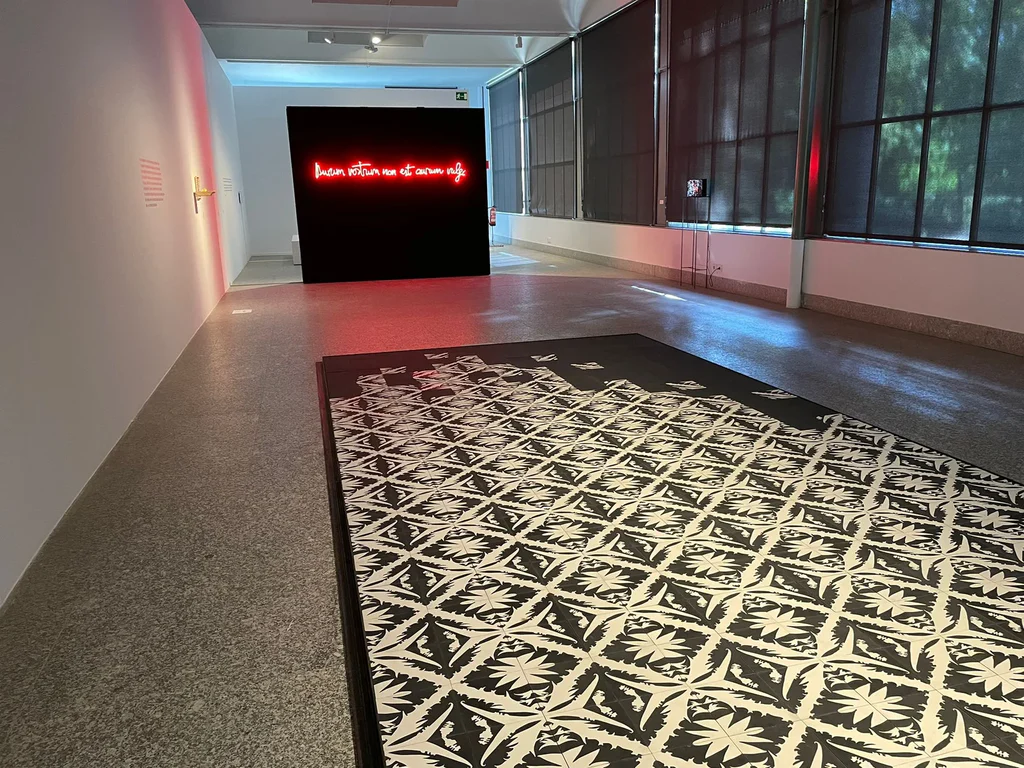

En una cocina, un rectángulo de baldosas con dibujo bajo la mesa delimita la zona de comedor sin levantar un tabique. En un recibidor, un paño central con cenefa perimetral ordena el paso. Y en un baño, un friso geométrico a media altura conecta la pared con el suelo. La idea está desarrollada en alfombras de baldosa hidráulica.
La junta y la lechada también dibujan
Una junta de unos 2 mm es lo habitual en pavimento hidráulico: absorbe la tolerancia de la pieza sin romper el ritmo del motivo. El color de la lechada decide si la retícula se ve o desaparece: un tono parecido al fondo la camufla; uno contrastado la subraya y convierte cada baldosa en un cuadro con marco.
Y una regla de replanteo que se olvida a menudo: alinea el eje del dibujo con un eje real de la estancia —el hueco de la puerta, la ventana principal, la línea de luminarias—. Cuando el centro del motivo coincide con una referencia que el ojo ya usa, el suelo parece pensado para esa habitación.
¿Qué dibujo elegir según la estancia?
La regla práctica es de escala: en estancias pequeñas funcionan mejor los motivos de repetición fina, que multiplican la trama y amplían visualmente; en estancias grandes, los dibujos con más aire entre motivos respiran y no saturan.
Criterios a los que conviene mirar antes de decidir:
- Tamaño y forma de la estancia. Un pasillo estrecho pide una trama direccional —espiga, rombos alineados—; un salón cuadrado admite un motivo centrado con cenefa.
- Luz natural. Haz la prueba en seco, de día y con la luz artificial encendida: lo que por la mañana parece suave, de noche puede resultar dramático.
- Muebles fijos. Si una isla, una bañera o un armario van a tapar buena parte del suelo, un motivo centrado se pierde; funciona mejor una trama continua.
- Continuidad. Si el pavimento se ve desde otra estancia, decide antes si buscas contraste o transición.
- Color. El contraste alto —blanco y negro, azul índigo sobre crema— subraya la geometría; los tonos análogos, arenas, grises y verdes apagados, la serenan.
¿Aguantan los dibujos de baldosa hidráulica en exterior y en zonas húmedas?
Sí, si la elección se hace con dos datos y no por intuición: la resistencia al deslizamiento y la absorción de agua. El Código Técnico de la Edificación solo impone el primero, en su Documento Básico DB-SUA 1, medido con el ensayo del péndulo de fricción de la UNE 41901:2017 EX.
| Valor Rd (PTV) | Clase | Dónde la exige el CTE |
|---|---|---|
| Rd ≤ 15 | Clase 0 | Zonas secas interiores con pendiente inferior al 6 % |
| 15 < Rd ≤ 35 | Clase 1 | Zonas secas con pendiente y zonas húmedas de acceso |
| 35 < Rd ≤ 45 | Clase 2 | Zonas húmedas interiores con pendiente |
| Rd > 45 | Clase 3 | Zonas exteriores, piscinas y duchas |
Nuestro terrazo hidráulico de 20 × 20 cm alcanzó un PTV de 59,5 en el ensayo en húmedo a 20 °C, con valores individuales de 55 a 60: clase 3, el nivel máximo y el que el CTE exige en exteriores, piscinas y duchas. Consta en el acta nº 4718. La baldosa hidráulica tiene su propia acta, la nº 9102, sobre formato de 200 × 200 × 15 mm y con la UNE-EN 1339:2004 como norma marco; ese PTV es el del terrazo, así que el dato de deslizamiento de un modelo concreto conviene pedirlo al taller. Publicamos las actas de ensayo completas, no un resumen, por si tienes que justificar la partida ante una dirección facultativa.
La absorción de agua del terrazo hidráulico se midió entre el 5,9 y el 6,2 % según la UNE-EN 13748-1. Es el dato que pesa frente a las heladas: el agua alojada en el poro se expande al congelarse y rompe la pieza desde dentro. Por eso, en exterior y en zonas húmedas, un pavimento hidráulico se hidrofuga siempre.
Un matiz honesto: el péndulo necesita una zona de deslizamiento de 124 × 76 mm, así que en piezas pequeñas hay que ensayar sobre muestra ya colocada, no sobre la pieza suelta.
¿Se puede diseñar un dibujo a medida o reproducir uno antiguo?
Sí. Un dibujo nuevo empieza por una trepa nueva: hay que recortar y soldar los tabiques de latón que separarán cada color. El límite no es artístico, es constructivo: cada color necesita su compartimento, y cuantos más compartimentos haya y más finos sean los trazos, más difícil resulta rellenarlos y más frágil queda el molde.
Se puede partir de un boceto, de una fotografía o de una pieza original rescatada de una obra: es lo que permite completar un suelo antiguo al que le faltan baldosas o rehacer el pavimento de una casa protegida con el mismo motivo. El camino desde la idea hasta el molde está en personalización de baldosas; los plazos y las condiciones de una serie a medida conviene consultarlos con el taller.
Preguntas frecuentes sobre dibujos de baldosas hidráulicas
¿Cuántas baldosas necesito para que se vea el dibujo completo?
Las que exija el módulo del motivo: hay dibujos que se cierran en una sola pieza y otros que necesitan 2, 4 o 6 baldosas distintas colocadas juntas. En un módulo de cuatro piezas, una baldosa suelta solo enseña un cuarto del dibujo. Para valorar un modelo conviene ver una composición de al menos cuatro piezas o una foto del suelo terminado.
¿Se pueden mezclar dibujos distintos en la misma estancia?
Sí, es el efecto patchwork, y funciona con dos condiciones: que todas las piezas compartan formato para que las juntas casen, y que exista un hilo común de color o de intensidad. Sin ese hilo, el conjunto se lee como un muestrario. Una vía más segura es combinar un único dibujo con piezas lisas del mismo color.
¿El dibujo se desgasta o se borra con el uso?
No se borra, porque no está impreso: el pigmento ocupa toda la capa vista, de unos 3 a 5 milímetros de espesor. Lo que sí ocurre con los años es que la superficie gana pátina y el brillo se vuelve irregular en las zonas de paso. Se corrige con hidrofugante y mantenimiento periódico, sin sustituir piezas.
¿Qué diferencia hay entre una baldosa hidráulica con dibujo y un porcelánico que la imita?
La hidráulica es una baldosa de hormigón: fragua, no se cuece, y se ensaya según la UNE-EN 1339. El porcelánico imitación hidráulico es cerámico, se cuece y lleva el dibujo impreso en la superficie, con la serie UNE-EN ISO 10545 como referencia. Sus cifras no son comparables: pedir el marcado cerámico a una hidráulica lleva a conclusiones equivocadas.
¿Cómo dibujo mi propio diseño de baldosa antes de encargarlo?
Empieza por una retícula del formato real, 20 × 20 o 15 × 15 cm, dibuja el motivo dentro de una sola casilla y repítelo cuatro veces girándolo 90°. Si las líneas se encuentran en los bordes al girar y al reflejar, el patrón cierra. Limita la paleta a tres o cuatro colores: cada color es un compartimento distinto dentro de la trepa.
¿Se pueden poner baldosas con dibujo en la pared?
Sí. El mismo pavimento sirve como revestimiento vertical en frisos, frentes de cocina, barras o cabeceros de dormitorio, y también como cara vista de muebles y encimeras. En vertical el peso importa: va de los 0,25 kg de una olambrilla de 7 × 7 cm a los 2,30 kg de una pieza de 25 × 25 cm.
El siguiente paso es ver los diseños de baldosas en material y no en pantalla, porque el color de un suelo hidráulico cambia con la luz de cada casa. Recorre el catálogo de baldosas hidráulicas y pídenos muestras de los que te interesen para probarlos en seco sobre el suelo real.
